安培數選用
請注意!銅的厚度與寬度為選用電軌的關鍵!!同樣的安培數，有的業者把銅偷斤減兩來壓低價格~
實際上卻是犧牲了您的安全及權益!!較薄的銅不僅會增加耗電，還有可能造成電軌過熱而引起燃燒!!
| 坤溢連續型安全電軌 |
| 品名 |
料號 |
安培容量
(A) |
銅厚度
(mm) |
銅寬度
(mm) |
重量
(Kg/m) |
| 3P 75安培 |
KY-AN3007 |
75 |
2 |
10 |
0.8 |
| 3P 100安培 |
KY-AN3010 |
100 |
2.8 |
10 |
1.03 |
| 3P 150安培 |
KY-AN3015 |
150 |
3 |
10 |
1.14 |
| 3P 200安培 |
KY-AN3020 |
200 |
3.8 |
11 |
1.42 |
| 4P 75安培 |
KY-AN4007 |
75 |
2 |
10 |
1.1 |
| 4P 100安培 |
KY-AN4010 |
100 |
2.8 |
10 |
1.4 |
| 4P 200安培 |
KY-AN4020 |
200 |
3.8 |
11 |
1.9 |
| 5P 100安培 |
KY-AN5009 |
100 |
2.8 |
10 |
1.7 |
| 6P 75安培 |
KY-AN6007 |
75 |
2 |
10 |
1.64 |
| 6P 100安培 |
KY-AN6010 |
100 |
2.8 |
10 |
2.06 |
進口的鐵，要比國內的銅導電率，要好嗎?
這怎麼可能， 翻開電工法則，導電材料物理性質，鐵的導電率為17%，銅為99%，無氧銅更可達99.9%，莫非應證了國外的月亮比較圓，飄洋過海就等於鍍金，價值非凡。其實大家都知道台灣無開採價值的銅礦，根本銅就是進口的，也算是飄洋過海，故聰明的業主做工程設備決策時，請別忽視您知的權益，比價、比料、比材質、導體銅的厚薄度，更比施工品質，即常商信譽。指定品牌KYEC，可確保品質水準及您的權益。
壹、選用何種安培數 General technical information
一、總負載電流量IG :Total Current [A.]
1. 負荷的全載電流量 I:50A. down以下 IG= I x 1.25up 以上[A]
負荷的全載電流量 I:50A. up以上 IG= I x 1.25up 以上[A]
三相交流三相電動機之全載電流表
I:Motor Nominal Currents [A]
安培容量
磁珠磁夾板配線(依絕緣物溫度)之安培容量表(周溫35℃以下)
2. 依照計算出來的總負荷電流量IG
選擇使用下列安全電軌 3P. 4P. 5P. 6P -- 90A. 200A
工字型 -- 150A
W型 -- 120A. 320A. 500A. 800A
二、電壓降ΔU的計算:
(請參照W型目錄p.3)
施工設計
3P電軌零件
3P 安全電軌零件圖 Parts Diagram
4P電軌零件
4P 安全電軌零件圖 Parts Diagram
5P電軌零件
5P 安全電軌零件圖 Parts Diagram
6P電軌零件
6P 安全電軌零件圖 Parts Diagram
3P 200A 電軌零件
3P 200A 安全電軌零件圖 Parts Diagram
電軌測試報告
電軌測試結果報告書
4P 200A 電軌零件
4P 200A 安全電軌零件圖 Parts Diagram
電軌施工圖
3P、4P、5P、6P施工圖
第一步 安裝設計(Supports design)
附註:
- 3P、4P、5P、6P電軌配有弧度時，必須採用側式施工。
- 在轉彎處起點開始算，每0.5M配一只電軌夾。
- 3P、4P、5P、6P電軌拉線器架設須比電軌夾高約5mm，以防水順電軌而下至電源拉線器處，造成短路現象。
- 拉線器與電軌接合處應塗上矽膠。
- 3P、4P、5P、6P電軌不適用於室外或酸鹼成分高之場所，易短路。

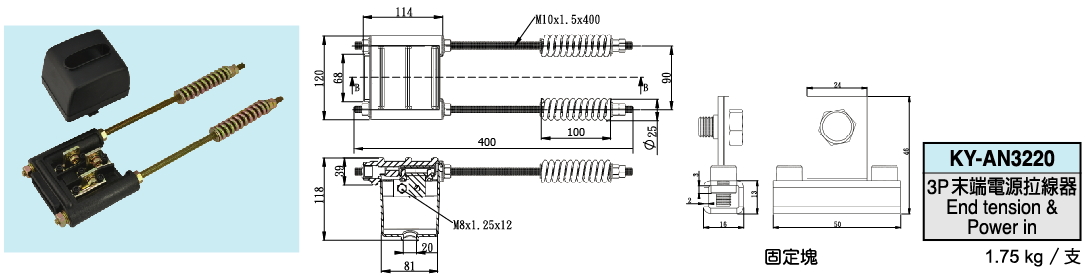

第二步 末端拉線器安裝(End tension & power in parts) *於地面先裝好一端
第三步 電軌夾部分 (Set, Hanger clamp)
- 電軌本體一邊對準電軌吊夾向上推進即可完成(下圖左)
- 若電軌裝上如要拆下時，利用一平口起子，在電軌夾兩側凹槽處輕輕挑起即可(下圖右)
第四步 末端拉線器安裝(End tension & power in parts) *待上好電軌，再行安裝另一端
4-1 4-2
4-3 4-4
4-5
第五步 N單P固定桿與集電架安裝 (Fix square bar/current collector)
- 棒固定於主體可電焊或鎖螺絲
- 棒固定其角度，為角棒兩對角線正視為水平及垂直
- 棒裝設應與電軌平行
- 長度可視需要切短
*電刷片磨耗時，僅需換上新電刷片即可。
*雙支組集電架被選擇於以下起伏或環形等特別設計上。
集電架安裝法
(Three, Four or Five in one Current Collector)
| KYEC連續型無接頭電軌 |
他排管道式接觸線 |
| 1. 導體為無氧銅、導電佳、質純、色均面亮 |
1.表面色暗不均純 |
| 2.銅與塑膠緊密接觸，不因震動而接觸不良 |
2.銅與塑膠間隙大，易因行走振動而接觸不良 |
| 3.絕緣體為氯乙烯+耐衝擊、抗紫外線、特殊配方、物理性佳 |
3.PVC+滑石粉過多，易脆及不耐衝擊 |
| 4.無接頭、壓降小 |
4.4M銜接、接頭多、故障多、壓降大 |
| 5.零件少電動夾為卡入式安裝易，安裝時間可省1/2 |
5.零件多、需調整、安裝繁瑣、安裝費時 |
| 6.集電架、臂長、獨立拉簧、活動弧度大 |
6.活動空間小，稍有起伏易接觸不良 |
3P電軌接頭(3P Connector & Middle power feed in)
結合(Fixing Parts for N&P Corrent Collector)
1. 本結合座專為更換舊型三合一集電架用，本結合口25X25絕緣棒，與N單P棒
2. N單P集電架若配上此結合座，則可與其他品牌電軌共用，如 Insul 8， Duct O Bar ， SAFE T Bar.等
集電子 (輸送機測試系統用)
工字型電軌設計
參: 工字型安全電軌施工設計(Design)
工字型電軌零件
工字型安全電軌零件圖 Parts Diagram
工字型電軌施工
工字型安全電軌施工圖 Working Diagram
A. 30M以內施工用法 B.30M以上施工用法
直線施工(Line Case) 曲線施工(Curve Case)
高低起伏環狀施工法
1. 如環型施工方式，全線礙子距離設於0.5M以下
2. 拉上電軌方式，可使用轉盤放於掉車主樑上，供臨時電源給大車馬達，利用吊車行走，邊走邊上電軌。(如尾頁圖片)
第二步
安裝30M以內
安裝30M以上
第三步 電軌夾安裝
中間供電部分 (Middle power feed in)
- 中間供電處80mm將膠切之
- 用兩片銅夾板合於工字銅上並旋緊
- 用Ø5mm鑽頭在端子板下方凹處鑽穿電軌，打入固定梢即可
第四步 另一端電源拉線器安裝於軌道上，同第二步驟
第五步 絕緣棒與工集電架安裝
※注意事項
- 電軌裝置誤差不得傾斜15∘以上，如超過須以矯正支架附電軌夾矯正，否則會接觸不良
- 拉好電軌後，要以強迫方式調整傾斜部分。
應用實績
應用實績
1.安全集電架組 2.三合一電軌實例
3.環形轉盤配電 4.五合一實例
5.遊樂設施工程 6.自動倉儲工程
