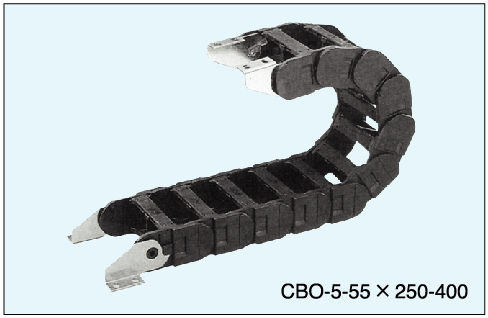

2-1 開放式電纜保護鍊條 Opened Type
2-2 開放式尺寸表 Dimensions in mm
Series 1
Series 2

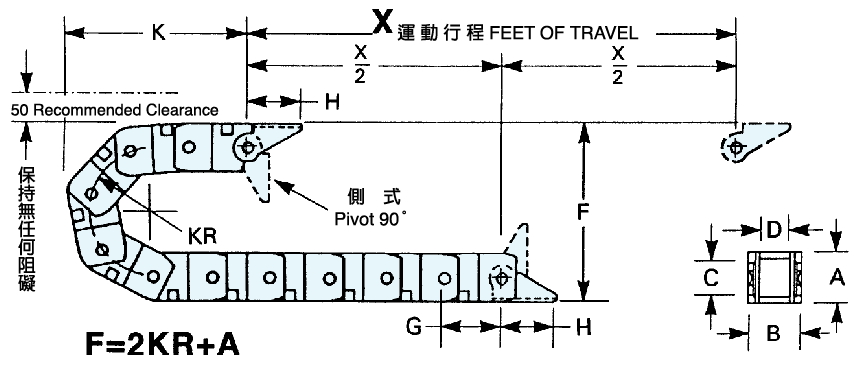

長度 : 固定點在中間 : 全長 = 行程 (STROKE) / 2+ 3 (KR+G) 彎曲半徑+節距
型式 : 型式之選用，以所需內容纜線外徑之和加20%裕度為宜
彎曲 : 彎曲半徑之選用，以內容纜線外徑之8~10倍為宜
2-3 開放式專用固定夾 Mounting Bracket
2-4 開放式系列一 Product Series 1
2-5 開放式系列一 安裝方法 Product Series 1
2-6 開放式系列二 Product Series 2
2-7 開放式系列二安裝方法 Product Series 2
橫蓋板 Cover 隔板 Separator
(D值: 80, 150, 200, 250, 300, 350) (可依需要選擇使用與否)
組合恆蓋板時須注意:向左或向右傾45∘嵌入後、往下壓、順勢較易結合
5.開放式密閉型
5-1 開放式密閉型游動護管

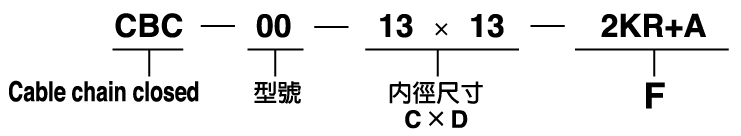

5-2 開放式密閉型尺寸表 Dimensions in mm
5-3 開放式密閉型專用固定夾 Dimensions in mm
材質: 塑鋼

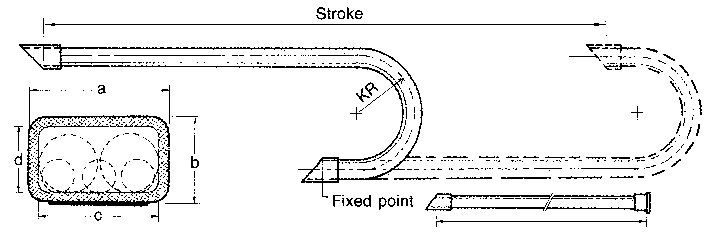

長度: 固定點在中間: 全長 = 行程(STROKE) / 2+3(KR+G) 彎曲半徑 + 節距
固定點在單邊: 全長 = 行程(STROKE) +3(KR+G) 彎曲半徑 + 節距
型式: 型式之選用，以所需內容纜線外徑之和加20%裕度為宜
彎曲: 彎曲半徑之選用，以內容纜線外徑之8~10倍為宜
設計規格
塑鋼電纜保護鍊條設計規格，彎曲移動
- 速度
電纜鍊條在水平移動時已達到每秒5m以上的速度和每秒10m以上的加速度。這基準可適用於電纜鍊條的任何系統。最高速開機具體上由移動具
離、裝架重量和移動次數決定。
- 耐久性
在預估水平移動規格的耐久性時須先具備所有資料，即配管種類和數目，裝置重量、速度、加速度、移動次數、使用環境等。
電纜鍊條的磨損極少，因為使用最適宜材質和適合於塑膠之設計的緣故。如使用得宜，可耐150萬~300萬次的負荷變化。
- 容許裝置重量
圖表1、2系電纜鍊條的容許裝置重量。彎撓移動時可再提高裝置重量。
- 移動距離
水平移動式的移動距離受到電纜鍊條本身的剛性和其所裝電纜和軟管的重量(裝置重量)的影響。
圖表1是電纜鍊條"水平或彎撓移動"之距離與裝置重量的關係圖。"水平或彎撓移動距離"在本例是指上面的電纜鍊條不接觸下面的電纜鍊條而言。
最大移動距離，反正都是剛好為水平或彎撓移動最大距離的2倍。 Smax=FLB*2
S=最大移動距離 FLB=考慮裝置重量在內在彎撓移動距離，電纜鍊條用於彎撓移動時，技術上幾乎沒有問題，只是速度和移動次數非常高，因此
需用托架支撐電纜鍊條。
圖表2是"水平移動"電纜鍊條的使用條件。"水平移動"是指上方的電纜鍊條對下方的電纜鍊條處於平行之狀態，在這情形可把速度和彎撓頻率提高
到最高點。
電纜練長度過長導致中間部分下垂，可使用兩種方式:
1. 平板支撐，如圖一
2. 托輪支撐，如圖二
導槽
導槽是移動距離長時需具備的裝置，其基本形狀如圖三。導槽的高度應為電纜鍊條高的2倍以上。
